PEM-3020強磁場電磁鐵/電磁場發生器
1、 概述
力田磁電科技有限公司系列直流電磁鐵/電磁場,適用于科研單位,高等院校及工廠做物質磁性實驗研究,可用于磁性材料測量裝置、振動樣品磁強計、霍爾效應研究、磁光效應研究、磁電阻效應研究、磁致伸縮研究、轉矩磁強計、力法磁強計、磁化率測量裝置以及對磁性器件的充磁和退磁等。
2、電磁鐵/電磁場工作原理
電磁鐵電磁場是由線包、軛鐵、鐵芯(極柱)、極頭等組成的閉合磁路產品。通電的導電繞組(線圈/包)能產生一定的磁場,鐵芯(極柱)在外部線圈磁場的作用下,其內部的排列不規則的鐵磁性金屬原子重新規則排列,共同指向一個方向,從而被磁化,增加了磁通,在鐵芯、軛鐵和氣隙間就產生了數量可觀的磁通Φ,當控制電源電流變化時,極頭間氣隙中形成可控的高強度磁場。
3、電磁鐵/電磁場的特點:
磁場氣隙雙向可調,單軛磁場結構,磁場方向水平;直立座放,有很寬闊的操作空間,便于取放樣品,容易與其他設備組合架構,是磁性研究最為常見的電磁鐵/電磁場之一。
3.1 pem-3020型臥式水冷電磁鐵/電磁場運用電磁感應原理,采用單軛水冷式結構,樣式美觀、性能可靠。
3.2 磁場工作氣隙調節輕便靈活,極頭與極柱采用分體螺紋連接結構,便于極頭更換,電磁效率高,電磁鐵極柱為200mm,極面直徑最大為φ120mm,另配φ80mm、φ60mm極頭 ,工作氣隙最大為140mm。
3.3 pem-3020型臥式水冷電磁鐵電磁場帶氣隙結構調整技術設計合理,極頭不需要鎖緊,氣隙不改變,保證測量使用的重復性。電磁鐵/電磁場臥式結構,具有視野開闊,外形美觀,結構可靠,磁場強度高、磁場強度大小調節方便的特點。
4、 技術參數
4.1 極面直徑:φ120mm,80mm、60mm
4.2 工作氣隙:0~140mm 連續可調
4.3 磁場強度:工作氣隙20mm時,60mm極頭中心磁場最大H≥2.5T
4.4 磁場強度:工作氣隙20mm時,80mm極頭中心磁場最大H≥2.2T
4.5 磁場強度:工作氣隙20mm時,120mm極頭中心磁場最大H≥2.0T
4.6 剩 磁:氣隙10mm時 H≤12mT
4.7 工作電流:DC 0~20A
4.8 線包絕緣電阻:>10MΩ
4.9 磁場外形尺寸:1600mm×1250mm×1300mm
4.10 重 量 :約800kg

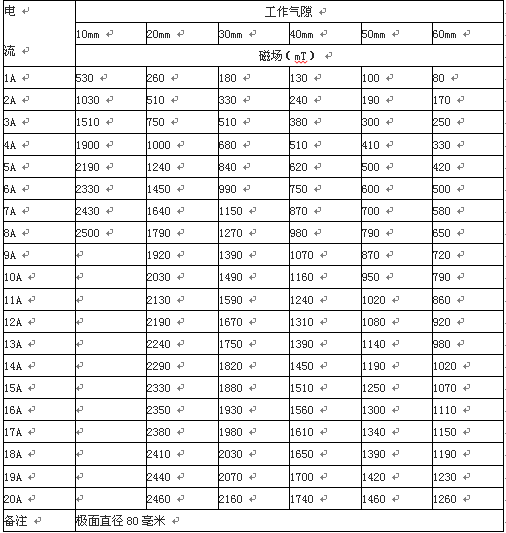

5、磁場參數表:(供參考)
